[태블로 스터디] 대시보드 - 헌혈

작성자: 16기 노연수

헌혈 관련 통계 자료을 사용해 대시보드 제작하기

직접 주제를 정하여 데이터를 불러오고, 원하는 그래프로 표현하여 대시보드를 제작하였다.



0. 데이터 불러오기

KOSIS 국가통계포털에서 2017~2020(2021)년 데이터를 다운받는다.

1) 헌혈현황(장소별) (kosis.kr)

KOSIS

2) 헌혈자 수 (kosis.kr)

KOSIS



1. 장소, 단체/개인

개인헌혈인 가두, 원내, 헌혈의집/ 단체헌혈인 고등학교, 군부대, 대학교, 일반단체, 종교단체 구분에 따라 연도별 헌혈 수를 막대그래프로 나타냈다. 색상으로 연도를 구분하였고, 필터 설정을 통해 성별, 단체/개인 유형에 따라 원하는 그래프를 나타내도록 설정하였다.



1) 행과 열 선반 & 마크 설정

"단체개인", "장소별", "연도" 순서로 행선반에 두고, "인구수"를 열선반에 둔다.

"연도"를 마크>색상에 두고, 색상을 빨간색으로 설정한다.



2) 필터 설정

"단체개인"과 "성별"을 필터에 두고, 필터를 단일값(목록)으로 변경한다.

성별을 여자, 단체개인을 단체로 설정했을 때 조건에 맞는 그래프가 위와 같이 그려진다.

3) 배경 음영 설정

서식> 음영을 클릭한다.

원하는 색상으로 변경한다.

제목의 경우 제목 우클릭> 제목 서식에서 색상을 변경할 수 있다.



2. 성별

연도별 성별에 따른 헌혈 수를 도넛차트로 나타냈다. 헌혈 수를 %로 나타내 구성 비율을 비교해보았다.



1) 행과 열 선반 설정

"연도"를 열 선반에 두고, 행을 더블클릭하여 MIN(0)이라는 식을 입력하고 이를 복사하여 2개를 만든다.



2) 계산된필드 만들기

연도별 남녀 비율을 나타내기 위해 계산된 필드를 만든다.

3) 마크설정

유형을 파이차트로 변경한다.

"성별"을 색상에 두어 남자와 여자의 색상을 구분한다.

"인구수"를 각도에 둔다.

앞서 만든 계산된 필드 "비율"을 레이블에 두어 %를 나타낸다.

유형을 원으로 변경한다.

"연도"를 레이블에 둔다.



4) 이중 축 설정

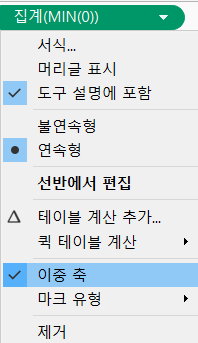

행선반에서 두번째 집계를 우클릭하여 이중 축을 클릭하면 두개의 그래프가 하나의 도넛 차트로 합쳐진다.



5) 배경 음영 설정

1번 시트와 마찬가지 방법으로 설정한다.



3. 헌혈가능인구&1인당 실적

연도별 헌혈가능인구대비 헌헐률과 헌혈가능인구 1인당 평균 실적을 비교한다.



1) 행과 열 선반 설정

"연도"를 열 선반, "헌혈가능인구대비 헌혈률"과 "헌혈자 1인당 평균실적"을 행선반에 둔다.



2) 마크 설정

유형을 라인으로 변경한다.

헌혈가능인구대비 헌혈률을 레이블에 두고, 레이블을 클릭하여 상위가운데 맞춤 설정한다.

유형을 라인으로 변경한다.

헌혈자 1인당 평균실적을 레이블에 두고, 레이블을 클릭하여 하위가운데 맞춤 설정한다.

색상으로 두 라인을 구분한다.



3) 이중 축 설정

행선반에 있는 헌혈자 1인당 평균실적을 우클릭하여 이중 축을 클릭한다.



4) 배경 음영 설정

1번 시트와 마찬가지 방법으로 설정한다.



4. 대시보드 제작

대시보드> 새 대시보드를 클릭한 후 앞서 만든 3개의 시트를 드래그해서 하나의 대시보드를 제작한다.
